في عالم القطع الصناعي، لا يمكن المبالغة في أهمية الهندسة المتطورة. باعتباري موردًا متمرسًا لأدوات القطع المسننة، فقد شهدت بنفسي كيف يمكن للتصميم المعقد لحافة القطع أن يحول الكفاءة والدقة والأداء العام لأدوات القطع. في هذه المدونة، سأتعمق في التأثير العميق للهندسة المتطورة على أداء القطع، بالاعتماد على سنوات خبرتي في الصناعة.
فهم الهندسة المتطورة
تشتمل الهندسة المتطورة على مجموعة من المعلمات، بما في ذلك زاوية الجرف، وزاوية الخلوص، ونصف قطر الحافة، وشكل الأسنان. يلعب كل عنصر من هذه العناصر دورًا حاسمًا في تحديد كيفية تفاعل أداة القطع المسننة مع قطعة العمل أثناء عملية القطع.
زاوية أشعل النار، على سبيل المثال، هي الزاوية بين وجه أشعل النار للقاطع والمستوى المرجعي المتعامد مع سرعة القطع. تعمل زاوية الجرف الإيجابية على تقليل قوة القطع واستهلاك الطاقة، مما يجعلها مثالية لقطع المواد اللينة. من ناحية أخرى، زاوية الجرف السلبية تزيد من قوة حافة القطع، مما يجعلها مناسبة لقطع المواد الصلبة والكاشطة.
زاوية الخلوص، وهي الزاوية بين الوجه الجانبي للقاطع والمستوى المرجعي المتعامد على سطح قطعة الشغل، تمنع القاطع من الاحتكاك بقطعة الشغل، مما يقلل الاحتكاك وتوليد الحرارة. يمكن أن تؤدي زاوية الخلوص الأكبر إلى تحسين أداء القطع عن طريق تقليل تآكل القاطع، ولكنها قد تؤدي أيضًا إلى إضعاف حافة القطع.
يؤثر نصف قطر حافة القطع، أو نصف قطر الطرف المستدير لحافة القطع، على حدة القاطع. يؤدي نصف قطر حافة القطع الأصغر إلى استخدام أداة قطع أكثر وضوحًا، والتي يمكنها قطع المواد بسهولة أكبر وبقوة أقل. ومع ذلك، قد يؤدي نصف قطر حافة القطع الصغير جدًا إلى تآكل القاطع وتقطيعه قبل الأوان.
يمكن أيضًا أن يكون لشكل الأسنان، الذي يشير إلى شكل الأسنان الموجودة على القاطع، تأثير كبير على أداء القطع. تم تصميم ملفات تعريف الأسنان المختلفة لتطبيقات محددة، مثل التخشين أو التشطيب أو القطع عالي السرعة. على سبيل المثال، يتم استخدام مقطع سن المنشار بشكل شائع لقطع الخشب والبلاستيك، في حين أن مقطع الأسنان المربعة أكثر ملاءمة لقطع المعادن.
التأثير على أداء القطع
تتمتع الهندسة المتطورة بتأثير مباشر على العديد من جوانب أداء القطع، بما في ذلك قوة القطع، وتشطيب السطح، وعمر الأداة، وتكوين الرقاقة.
قوة القطع
قوة القطع هي القوة اللازمة لقطع قطعة العمل. يمكن للهندسة المتطورة المصممة جيدًا أن تقلل من قوة القطع عن طريق تحسين زاوية الجرف وزاوية الخلوص ونصف قطر الحافة. على سبيل المثال، يمكن لزاوية الجرف الإيجابية أن تقلل من قوة القطع عن طريق السماح للقاطع باختراق قطعة الشغل بسهولة أكبر، في حين أن زاوية الخلوص الأكبر يمكن أن تقلل الاحتكاك بين القاطع وقطعة الشغل.
الانتهاء من السطح
يعد الانتهاء من سطح قطعة العمل عاملاً مهمًا في العديد من التطبيقات، مثل الآلات الدقيقة وتصنيع السيارات. يمكن لحافة القطع الحادة ذات نصف قطر حافة القطع الصغيرة أن تنتج تشطيبًا أكثر سلاسة للسطح عن طريق تقليل كمية تشوه المادة وتمزقها. بالإضافة إلى ذلك، يمكن أن يؤثر شكل الأسنان أيضًا على تشطيب السطح. على سبيل المثال، يمكن أن ينتج المظهر الجانبي ذو الأسنان الدقيقة سطحًا أكثر سلاسة من المظهر الجانبي ذو الأسنان الخشنة.
حياة الأداة
عمر الأداة هو طول الفترة الزمنية التي يمكن فيها استخدام القاطع قبل الحاجة إلى استبداله. يمكن للهندسة المتطورة التي تقلل من قوة القطع وتوليد الحرارة أن تطيل عمر الأداة عن طريق تقليل تآكل وتقطيع القاطع. على سبيل المثال، يمكن أن تمنع زاوية الخلوص الأكبر القاطع من الاحتكاك بقطعة العمل، مما يقلل الاحتكاك وتوليد الحرارة، مما قد يؤدي إلى تآكل القاطع مبكرًا.
تشكيل الرقاقة
تشكيل الرقاقة هو العملية التي يتم من خلالها إزالة المادة من قطعة العمل أثناء عملية القطع. يمكن للهندسة المتطورة المصممة جيدًا التحكم في تكوين الرقاقة عن طريق تحسين زاوية الجرف وزاوية الخلوص ومظهر السن. على سبيل المثال، يمكن لزاوية المشط الموجبة أن تنتج شريحة متواصلة، والتي يسهل إزالتها من منطقة القطع، في حين أن زاوية المشط السالبة يمكن أن تنتج شريحة مجزأة، والتي قد تتطلب طرقًا إضافية لإزالة الرقاقة.
تطبيقات في الصناعات المختلفة
ويتجلى تأثير الهندسة المتطورة على أداء القطع في مختلف الصناعات، بما في ذلك الأعمال الخشبية، وأشغال المعادن، ومعالجة البلاستيك، وتصنيع السيارات.
النجارة
في صناعة النجارة، تُستخدم القواطع المسننة بشكل شائع لقطع الأخشاب وتشكيلها وتشطيبها. يمكن أن يكون للهندسة المتطورة للقواطع تأثير كبير على جودة القطع والتشطيب السطحي للخشب. على سبيل المثال، يمكن للقاطع الحاد ذو نصف قطر حافة القطع الصغير أن ينتج قطعًا ناعمًا ونظيفًا، بينما يمكن للقاطع ذو مسافة الأسنان الأكبر أن يقطع الخشب السميك بسرعة أكبر.
تشغيل المعادن
في صناعة تشغيل المعادن، يتم استخدام القواطع المسننة لمجموعة واسعة من التطبيقات، مثل الطحن والخراطة والحفر. تعد الهندسة المتطورة للقواطع أمرًا بالغ الأهمية لتحقيق دقة عالية وتشطيب سطحي للأجزاء المعدنية. على سبيل المثال، يمكن استخدام قاطع ذو زاوية مشط سلبية ونصف قطر حافة قطع صغير لقطع المعادن الصلبة، في حين يمكن استخدام قاطع ذو زاوية مشط موجبة ومسافة أسنان أكبر لعمليات التخشين.
معالجة البلاستيك
في صناعة معالجة البلاستيك، يتم استخدام القواطع المسننة لقطع وتشذيب وتشكيل المواد البلاستيكية. يمكن أن تؤثر الهندسة المتطورة للقواطع على جودة القطع والتشطيب السطحي للأجزاء البلاستيكية. على سبيل المثال، يمكن للقاطع ذو حافة القطع الحادة ومسافة الأسنان الصغيرة أن ينتج قطعًا ناعمًا ونظيفًا في المواد البلاستيكية، في حين أن القاطع ذو المسافة الكبيرة للأسنان يمكن أن يقطع الصفائح البلاستيكية السميكة بسرعة أكبر.
تصنيع السيارات
في صناعة تصنيع السيارات، يتم استخدام القواطع المسننة لمجموعة متنوعة من التطبيقات، مثل تصنيع المحرك، وتصنيع ناقل الحركة، وقطع لوحة الجسم. تعد الهندسة المتطورة للقواطع أمرًا بالغ الأهمية لتحقيق الدقة والجودة العالية في قطع غيار السيارات. على سبيل المثال، يمكن استخدام أداة القطع ذات المظهر الجانبي ذو الأسنان الدقيقة ونصف قطر حافة القطع الصغيرة لإنهاء العمليات على مكونات المحرك، في حين يمكن استخدام أداة القطع ذات مسافة الأسنان الأكبر وزاوية الجرف السلبية لعمليات التخشين على ألواح الجسم.
اختيار الهندسة المتطورة الصحيحة
يتطلب اختيار الشكل الهندسي المتطور المناسب لتطبيق معين دراسة متأنية لعدة عوامل، بما في ذلك المادة المراد قطعها، وعملية القطع، والتشطيب السطحي المطلوب، وعمر الأداة.
المواد المراد قطعها
تعد المادة المراد قطعها أحد أهم العوامل في اختيار الهندسة المتطورة الصحيحة. تتميز المواد المختلفة بخصائص مختلفة، مثل الصلابة والمتانة والكشط، والتي تتطلب أشكالًا هندسية مختلفة ومتطورة. على سبيل المثال، قد تتطلب المواد الصلبة والكاشطة قاطعًا بزاوية مشط سالبة ونصف قطر صغير لحافة القطع، بينما قد تتطلب المواد الناعمة والمرنة قاطعًا بزاوية مشط موجبة ونصف قطر حافة قطع أكبر.
عملية القطع
تؤثر عملية القطع، مثل الطحن أو الخراطة أو الحفر، أيضًا على اختيار الهندسة المتطورة. عمليات القطع المختلفة لها متطلبات مختلفة لقوة القطع، وتشطيب السطح، وتشكيل الرقاقة، والتي يمكن تحسينها عن طريق اختيار هندسة القطع الصحيحة. على سبيل المثال، قد تتطلب عملية القطع عالية السرعة أداة قطع ذات زاوية مشط إيجابية ومسافة أسنان صغيرة لتقليل قوة القطع وتوليد الحرارة.
الانتهاء من السطح المطلوب
يعد الانتهاء من السطح المطلوب لقطعة العمل عاملاً مهمًا آخر في اختيار الهندسة المتطورة الصحيحة. قد يتطلب تشطيب السطح الأكثر سلاسة قاطعًا بنصف قطر حافة قطع أصغر وشكل أسنان أكثر دقة، في حين أن تشطيب السطح الأكثر خشونة قد يسمح بقاطع بنصف قطر حافة قطع أكبر وشكل أسنان أكثر خشونة.
حياة الأداة
يعد عمر الأداة أحد الاعتبارات المهمة عند اختيار الشكل الهندسي المتطور الصحيح. يمكن أن يؤدي عمر الأداة الأطول إلى تقليل تكلفة استبدال الأداة وزيادة إنتاجية عملية القطع. يمكن للهندسة المتطورة التي تقلل من قوة القطع وتوليد الحرارة أن تطيل عمر الأداة عن طريق تقليل تآكل وتقطيع القاطع.
خاتمة
في الختام، تلعب الهندسة المتطورة دورًا حاسمًا في تحديد أداء القطع للقواطع المسننة. من خلال فهم تأثير الهندسة المتطورة على قوة القطع، وتشطيب السطح، وعمر الأداة، وتكوين الرقاقة، ومن خلال اختيار الهندسة المتطورة المناسبة لتطبيق معين، يمكن للمصنعين تحسين كفاءة ودقة وجودة عمليات القطع الخاصة بهم.

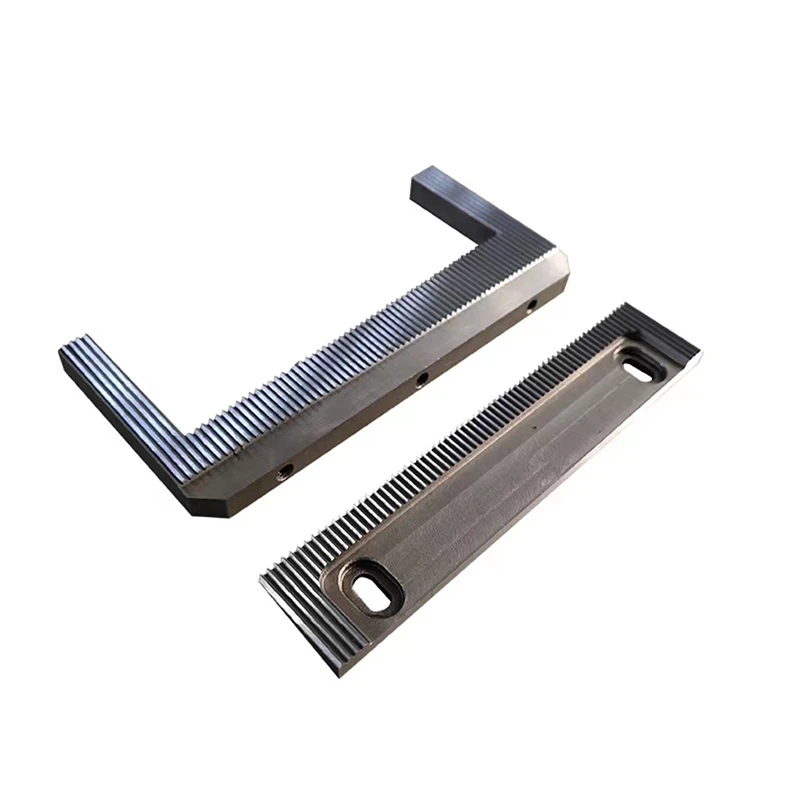

باعتباري أحد موردي أدوات القطع المسننة، فإنني أقدم مجموعة واسعة من أدوات القطع ذات الأشكال الهندسية المتطورة المختلفة لتلبية الاحتياجات المتنوعة لعملائي. سواء كنت تعمل في مجال النجارة، أو تشغيل المعادن، أو معالجة البلاستيك، أو صناعة تصنيع السيارات، يمكنني مساعدتك في اختيار أداة القطع المناسبة لتطبيقك. لمعرفة المزيد عن منتجاتنا، يرجى زيارةشفرة آلة الميثاق,شفرة تشذيب الإطارات، وشفرة آلة ختم الكرتون.
إذا كنت مهتمًا بشراء أدوات القطع المسننة الخاصة بنا أو لديك أي أسئلة حول منتجاتنا، فلا تتردد في الاتصال بنا للحصول على استشارة. نحن نتطلع إلى العمل معك لتحسين أداء القطع الخاص بك وتحقيق أهداف التصنيع الخاصة بك.
مراجع
- كالباكجيان، إس، وشميد، إس آر (2010). هندسة التصنيع والتكنولوجيا. بيرسون برنتيس هول.
- ترينت، إي إم، ورايت، بي كيه (2000). قطع المعادن. بتروورث-هاينمان.
- شو، ماك (2005). مبادئ قطع المعادن. مطبعة جامعة أكسفورد.
